汽车用合金PC/ABS塑料原料分子量多少对性能

接下来我们将讨论高韧性PC/ABS配方设计的一些原则，主要考量因素有PC分子量，橡胶含量，PC/ABS共混比例，反应型相容剂等。首先我们讨论PC分子量对其自身及PC/ABS韧性的影响。


选取四种不同分子量的PC：PC3.6(Mw=3.6万)，PC3.2(Mw=3.2万)，PC2.4(Mw=2.4万)和PC2.0(Mw=2.0万)进行研究。

     我们都知道PC对厚度和缺口是较为敏感的，那么敏感的程度到底怎样呢?

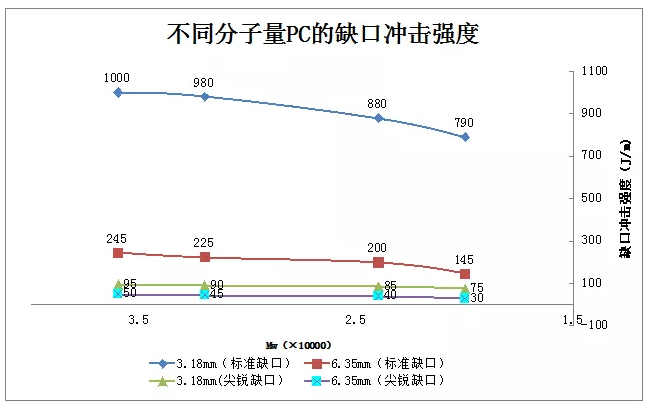

      PC样条的厚度由3.18mm增加到6.35mm时，各分子量PC的缺口冲击强度数值下降为原来的20%-25%左右。将样条缺口由标准缺口改为尖锐缺口时，冲击强度数值呈现大幅下降，3.18mm样条各PC下降到不足原来10%，;而6.35mm样条尖锐缺口的冲击数值下降到原来标准缺口的1/5左右，均表现出脆性。可见，PC对厚度、尤其是缺口有较强的敏感性，PC分子量较高时这种敏感性稍有减弱。

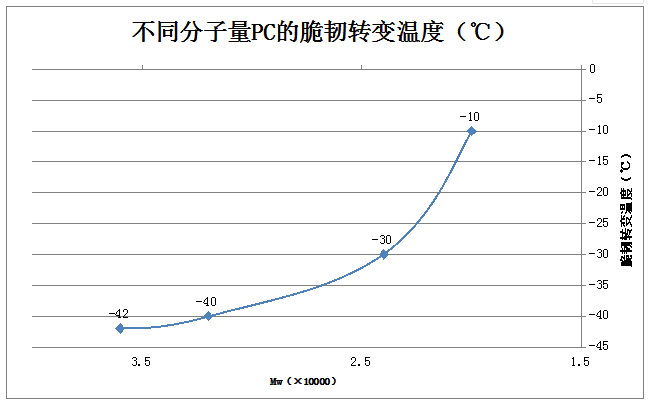

      对于有低温韧性要求的材料来说，脆韧转变温度是一个重要参数，PC分子量对其脆韧转变温度有重要影响。在PC分子量较高时，其脆韧转变温度随分子量下降而升高并不明显，如PC分子量由3.6万下降到3.2万时，其转变温度由-42℃只提升了2℃到-40℃;而PC分子量下降到中等分子量以下(≤2.4万)时，其脆韧转变温度快速上升，由PC2.4的-30℃上升20℃到PC2.0的-10℃。可见，要想制备低温韧性较好的PC，保持PC较高的分子量是很有必要的。

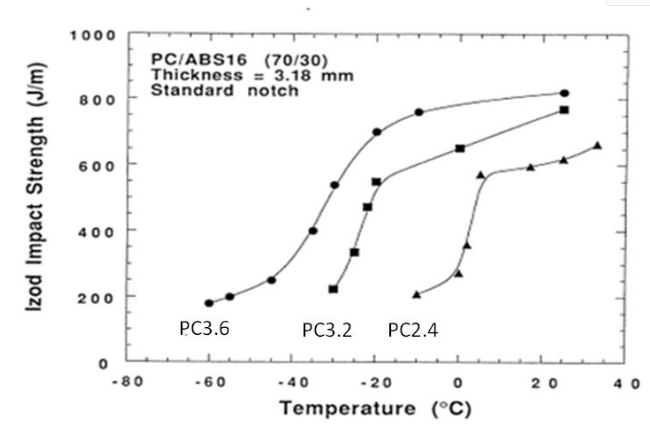

      那么，不同分子量的PC对PC/ABS合金的冲击强度和低温韧性有什么样的影响呢?将各分子量PC与胶含量为16%的ABS以70/30的比例共混制得合金，其3.18mm缺口冲击性能。
